07 декабря 2011
Портативный осциллограф серии Tektronix THS 3000
Компания Tektronix, Inc., ведущий мировой производитель осциллографов, объявила о выпуске портативных осциллографов серии THS3000, которые позволяют инженерам и специалистам, занимающимся отладкой, вводом в эксплуатацию и ремонтом сложных электронных систем проводить измерения в полевых или в лабораторных условиях. Осциллографы серии THS3000 имеют полосу пропускания 200 МГц и частоту дискретизации 5 Гвыб/с, что делает их самыми высокоэффективными приборами среди современных портативных осциллографов.
В настоящее время все чаще от инженеров требуется проводить измерения разнообразных сигналов в разных условиях. На многих промышленных установках, на электростанциях или при оценке энергоэффективности приходится проводить измерения цифровых или аналоговых сигналов управления наряду с измерениями высоких напряжений и больших токов. За частую, такого рода измерения приходиться проводить не только в лабораторных условиях, но и в полевых. Проводя измерения высоких напряжений и токов, дополнительным важным фактором является для инженера наличие изолированных входов, которые необходимы для минимизации риска поражения током. В серии THS3000, представленной в портативном надежном исполнении, эти требования реализованы совместно с высокой производительности и простотой использования прибора.
Масса осциллографа серии THS3000 2,18 кг, реализована возможность работы от батареи в течение семи часов, четыре изолированных канала - идеальные критерии для применения этих приборов в самых сложных условиях. В состав серии осциллографов входят модели с полосой пропускания 100 МГц с максимальной частотой дискретизации 2,5 Гвыб/с, а также с полосой пропускания 200 МГц с частотой дискретизации 5 Гвыб/с. Длина записи по каждому из четырех каналов составляет 10 000 точек, что позволяет пользователю могут получать обширную информацию о сигнале и подробно изучать его детали при высоких частотах дискретизации.

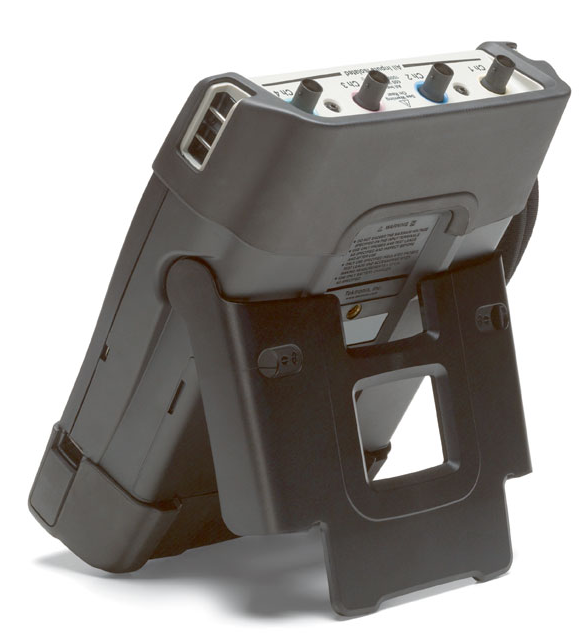

На каждом канале осциллографа серии THS3000 имеется гальваническая развязка от корпуса и от других каналов. Интерфейсные
USB входы, предназначенные для связи с ПК, для сохранения результатов измерений и настроек прибора на внешних накопителях, также оснащены гальванической развязкой. Данной конструкторское решение позволяет пользователю проводить безопасные измерения относительно земли напряжения до 300 Вср.кв. (КАТ III) с использованием пробников 10:1 или до 1000 Вср.кв. (КАТ II) с опциональными пробниками. Входы прибора соответствуют категории измерений КАТ III 600 Вср.кв. (между разъемом BNC и заземлением) для безопасного измерения высоких напряжений.
В осциллографах серии THS3000 предусмотрена возможность проведения 21 автоматизированного измерения. Это позволяет быстро получить точные результаты, а с помощью встроенной функции быстрого преобразования Фурье (БПФ) можно исследовать частотный спектр сигнала. Это поможет обнаружить паразитные сигналы, перекрестные или коммутационные помехи.
Портативные осциллографы как правило используются для измерения мощных сигналов приводов двигателей, силовых преобразователей/инверторов или других устройств на силовых полупроводниковых приборах.Серия осциллографов THS3000 оснащена всем необходимым для проведения таких измерений в сочетании с широким выбором пробников напряжения и тока от Tektronix. Каждый из четырех входных каналов настраивается в соответствии с типом пробника и его коэффициентом ослабления для обеспечения достоверных измерений и показаний курсоров.
Осциллографы серии THS3000 имеют понятный пользовательский интерфейс, используемый во всех осциллографах компании Tektronix. Для начальной установки параметров или для случаев, когда схема подсоединения постоянно меняется, в серии THS3000 предусмотрены функции автоматической настройки (Autoset) и автоматического выбора диапазона (Autorange), вызываемые одним нажатием кнопки. Эти функции позволяют автоматически настроить систему запуска и выставить чувствительность по вертикали и скорость развертки осциллографа.Доступные для заказа модели:
Tektronix THS3014 Ручной осциллограф 4-канальный, 100 МГц, 2,5 Гс / с

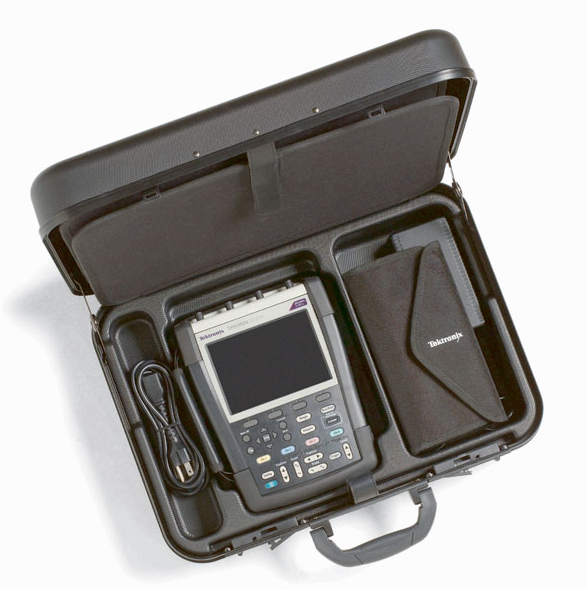

Tektronix THS3014-ТК Ручной осциллограф 4-канальный, 100 МГц, 2,5 Гс / с + опция Travel Kit

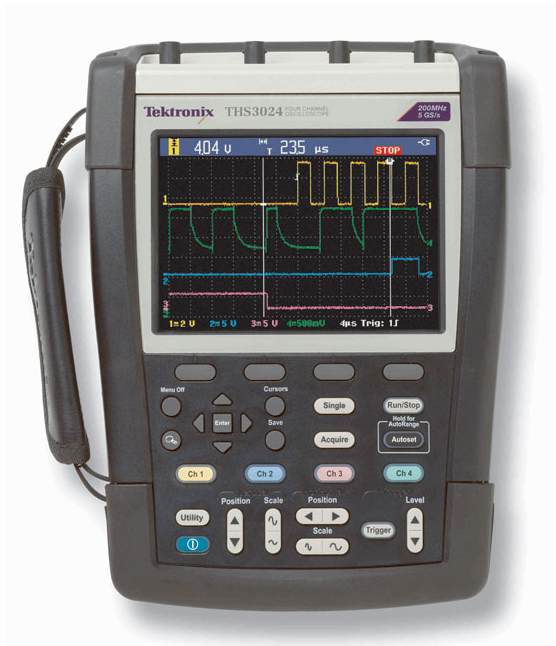

Tektronix THS3024 Ручной осциллограф 4-канальный, 200 МГц, 5 Гс / с
Tektronix THS3024-ТК Ручной осциллограф 4-канальный, 200 МГц, 5 Гс / с + опция Travel Kit
