• 24 мая 2010

  GDS-73xxx - новая серия цифровых осциллографов от GW Instek.



  Компания GW Instek (Тайвань) анонсировала выпуск новой серии цифровых запоминающих осциллографов. В каждой из полос пропускания 100, 200, 300 и 500 МГц представлена двух- и четырёхканальная модель:

  ---

  GDS-73102 / GDS-73104, GDS-73202 / GDS-73204, GDS-73302 / GDS-73304, GDS-73502 / GDS-73504 (соответственно). Особого внимания заслуживают новинки с полосами пропускания 300 МГц и 500 МГц. В других предыдущих сериях (GDS-8xx, GDS-2xxx, GDS-71xxxА) эти полосы представлены не были.

  В моделях серии GDS-73xxx максимальная частота дискретизации составляет 5 ГГц (эквивалентная 100 ГГц), объём памяти 25 К точек на канал. Осциллографы оснащены большим цветным ЖК дисплеем (TFT, диагональ 20 см, разрешение 800×600). Имеется возможность предпросмотра сохранённых осциллограмм в уменьшенном масштабе прямо из файловой системы в меню прибора. При визуализации осциллограмм доступна функция разделения экрана (до 4-х сегментов) позволяющая анализировать сигнал в каждом из каналов в отдельных окнах.

  Осциллографы оснащены интерфейсами USB, LAN и RS-232 обеспечиваюми дистанционное управление с ПК и сохранение результатов. Имеется опциональная возможность установки GPIB интерфейса. В арсенале измерительных ресурсов новых приборов: автоматические (27 видов) и курсорные измерения, режимы растяжки, самописца и XY, синхронизация по нескольким условиям, по длительности импульса и ТВ.

  Новая серия осциллографов GDS-73xxx сочетает высокие технические характеристики, функциональную насыщенность и надёжность, традиционно отличающие продукцию производства компании GW Instek. Благодаря большому и высококачественному экрану удобно производить наблюдения сигналов, выполнять и документировать необходимые измерения.

  GDS-73102 -  Цифровой осциллограф: 100 МГц, 2 канала; 2 мВ…1 В / дел (50/75 Ом); 2 мВ…10 В / дел (1 МОм); 1 нс/дел…100 с/дел; ЦАП 8 бит; частота дискретизации 5 Гвыб/с (экв. до 100 Гвыб/с) на канал; длина записи 25 кб на канал; функция слежения курсоров; функция БПФ; 10 режимов синхронизации; память 24 осциллограммы, 20 профилей; TFT дисплей (800 х 600) диагональ 20 см; интерфейсы: USB (запись, управление), RS-232, LAN, GPIB (опция); выходы: SVGA и Audio; 400 х 220 х 110 мм; 4 кг (Стоимость 116 193 руб.)

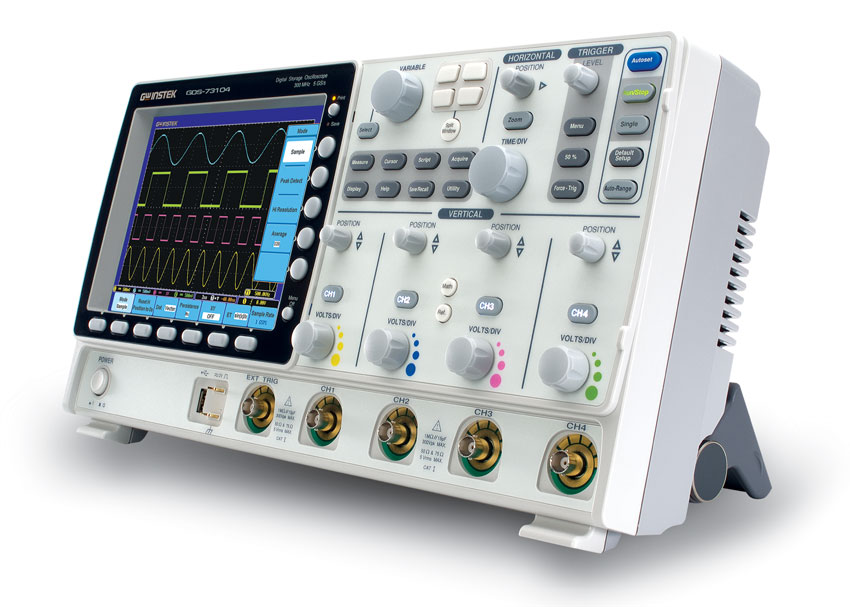

  GDS-73104 -  24 Аналог GDS-73102. 4 канала (Стоимость 137 313 руб.)
  GDS-73202 -  24 Аналог GDS-73102. Полоса пропускания 200 МГц  (Стоимость 137 313 руб.)
  GDS-73204 -  24 Аналог GDS-73102. 4 канала. Полоса пропускания 200 МГц (Стоимость 166 353 руб.)
  GDS-73302 -  24 Аналог GDS-73102. Полоса пропускания 300 МГц (Стоимость 166 353 руб.)
  GDS-73304 -  24 Аналог GDS-73102. 4 канала. Полоса пропускания 300 МГц (Стоимость 199 353 руб.)
  GDS-73502 -  24 Аналог GDS-73102. Полоса пропускания 500 МГц (Стоимость 238 953 руб.)
  GDS-73504 -  24 Аналог GDS-73102. 4 канала. Полоса пропускания 500 МГц  (Стоимость 285 186 руб.)
