Пробойные установки GPT-78900 от GW Instek
Компания GW Instek выпустила новую серию пробойных установок GPT-79800 (тестеров электробезопасности) разработанных специально для обеспечения высокой надежности. Серия удовлетворяет современным стандартам испытаний безопасности в отношении электронных устройств и компонентов (в т.ч. IEC, EN, UL, CSA, GB, JIS и др.). В линейке представлены 4 модели: GPT-79804, GPT-79803, GPT-79802 и GPT-79801 с различной функциональностью для самых разнообразных приложений.

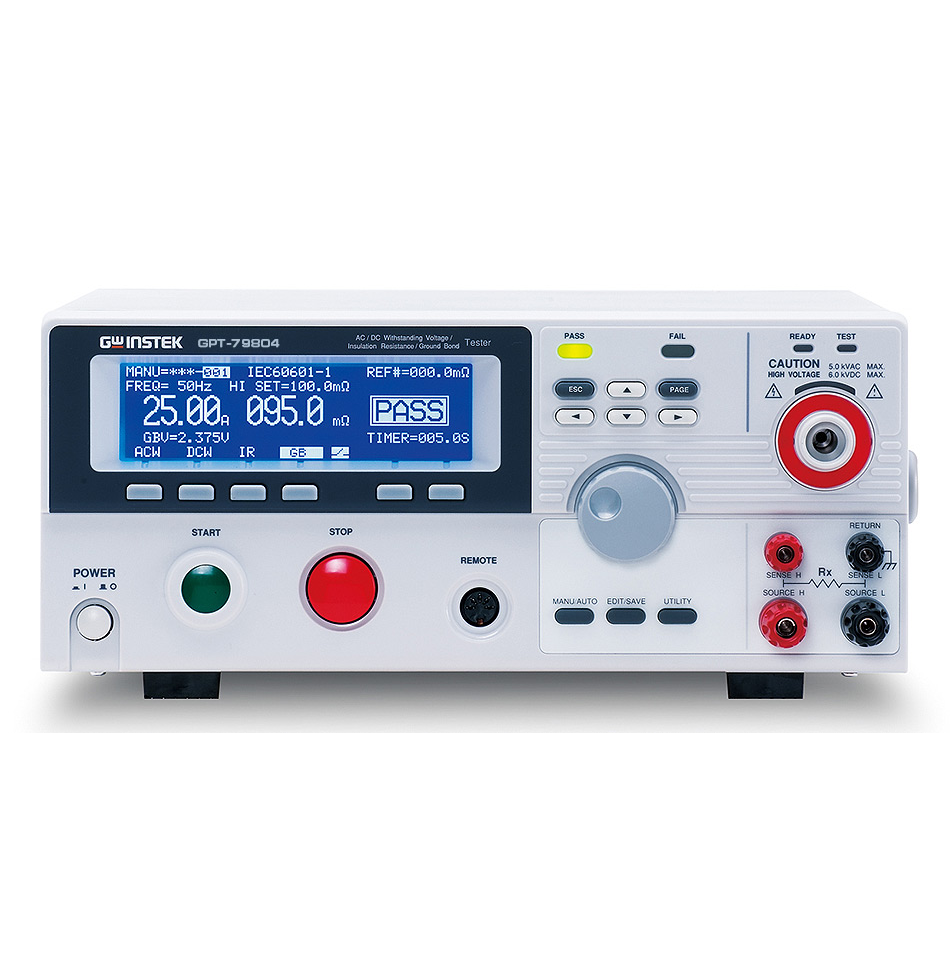

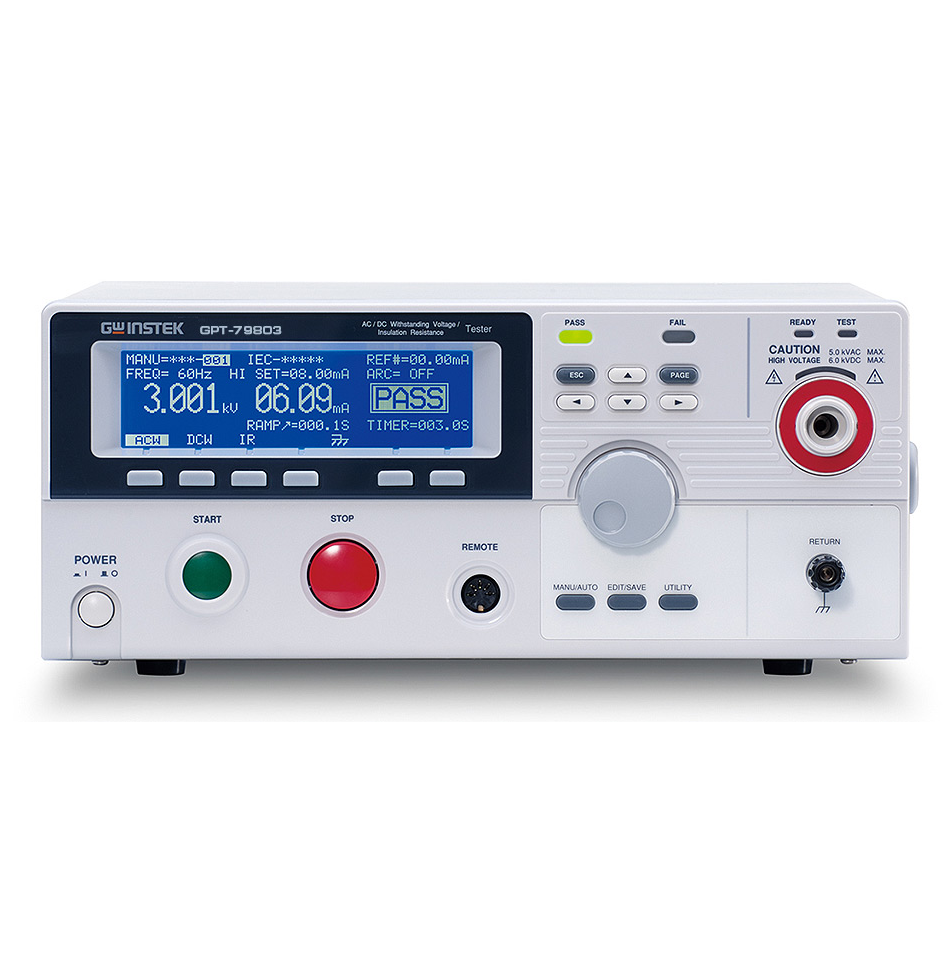

Комплексная установка GPT-79804 позволяет выполнять испытания в 4-х различных режимах: тест на пробой переменным напряжением (AC) до 5 кВ/ 40 мА, тест на пробой постоянным напряжением (DC) до 6 кВ/ 10 мА, измерение сопротивления изоляции до 9,5 ГОм (DC) испытательным напряжением 50 В…1000 В, измерение сопротивления низкоомных цепей максимальным током 30 A (AC).
Модель GPT-79803 имеет функциональность «3 в 1»: тест на пробой переменным и постоянным напряжением (AC/DC), измерение сопротивления изоляции. GPT-79802 имеет 2 режима: тест на пробой переменным и постоянным напряжением (AC/DC). Младшая модель GPT-79801 оснащена режимом тестирования электрической прочности напряжением переменного тока (AC).
Серия GPT-79800 реализована с применением высокоэффективных выходных усилителей с технологией ШИМ (PWM) и максимальной выходной мощностью до 200 ВА для минимизации влияния на выходное тестовое напряжение флуктуаций напряжения питания. Новинки имеют комбинацию программно-аппаратных решений для повышения безопасности оператора при выполнении тестов.
- режим «Самопроверка» (выполняется каждый раз при включении установки с целью контроля исправного состояния и правильности функционирования в нормальных условиях)
- режим «Zero Crossing» (функция формирования синусоиды выходного напряжения от нулевой линии для исключения резких скачков выходного напряжения/ surge voltage)
- режим «Отсечка» (Uвых автоматически «обрезается» в течении 150 мкс при обнаружении его отклонений от нормального состояния или при достижении верхнего или нижнего порогового значения в ходе тестирования).
Для защиты обслуживающего персонала от опасного напряжения и исключения электротравм, по завершении тестирования установки автоматически разряжают подключенный объект для снятия с выхода опасного потенциала за время ~200 мс. Для повышения безопасности предусмотрен съемный твердотельный ключ для внутренней блокировки (interlock key), который используется для предотвращения срабатывания установки при случайном нажатии органов управления. Только при его подсоединении к разъему «I/O» установка будет доступна для манипуляций и выполнения тестов.
Пробойные установки имеют удобный и простой интерфейс управления, оснащены графическим ЖК- дисплеем высокого разрешения, что позволяет оператору легко управлять установкой, наставать режимы и параметры, получать визуальную информацию для анализа и интерпретации результатов теста.
Все основные функции испытаний выполняются высокостабильным испытательным выходным напряжением с обеспечением высокого разрешения при измерении. Для учета разнообразных условий испытаний безопасности и обеспечения максимальной точности доступны для регулировки такие параметры, как продолжительность теста, время нарастания (ramp up time), верхний/ нижний пределы Uвых.
Каждая из моделей имеет 100 ячеек внутренней памяти для записи и вызова профилей настроек при однократном тесте. Эти данные из нескольких ячеек могут быть использованы для формирования цепочки последовательных испытаний. На передней панели размещен аналоговый интерфейс для подключения выносного пульта удаленного управления (штекер в комплекте). На задней панели установки имеют сигнальный цифровой интерфейс ввода/вывода (I/O) для управления установкой, а также интерфейсы программирования и загрузки данных при помощи внешнего ПК.
Основные возможности и функциональность GPT-79800:
Выходная мощность 200 ВА
Микропроцессорное управление, высокая стабильность Uтеста
Вых. усилитель с ШИМ-технологией для повышения энергоэффективности и надежности тестирования
Испытание переменным напряжением до 5 кВ / 40 мА (частота 50 / 60 Гц)
Испытание постоянным напряжением до 6 кВ / 10 мА (кроме GPT-79801)
Высокое разрешение: 2 В (по напряжению), 1 мкА (по току TRMS)
Изм. сопротивления изоляции (GPT-79803/-79804)
Изм. сопротивления низкоомных цепей: 0,1 мОм…650 мОм (GPT-79804)
Установка ВВ Uтеста при отключенной нагрузке, регулируемое время нарастания
Регулировка высокого напряжения в ходе теста
Функциональные клавиши выбора режимов
Режимы тестирования: «Ручной»/ «Авто» (таймер)
Графический матричный дисплей с подсветкой (240×64)
Светозвуковая индикация увеличенной интенсивности (состояние, результат)
Внутренняя память: 100 ячеек для записи/воспроизведения профилей
Разъем на передней панели для подключения аналоговых цепей удаленного управления (пуск, остановка, результат теста)
Интерфейс: RS-232, USB, «I/O» (опция – GPIB)Применение и целевые сферы использования:
промышленное производство, допусковый контроль
испытания на соответствие электротехнической продукции (сертификация)
питающие кабели (силовая кабельная продукция)
ЭУ и электропотребители бытового назначения
информационно-технологическое оборудование и связь
медицинское оборудованиеНовинки призваны заменить выпускавшуюся ранее линейку пробойных установок GPT/GPI -700 серии
